45度插焊弯头

详情先容

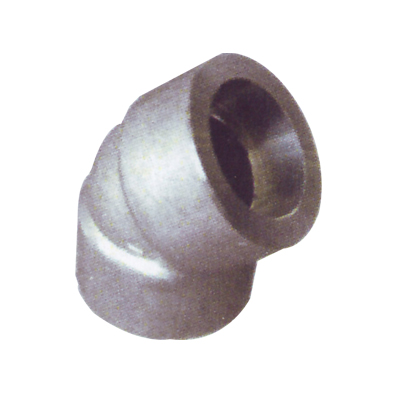

45度插焊弯头

焊接弯头即为“虾米弯”,它可在管道上或钢板上切割下料后焊制而成,其规格可为很大。弯的节数与弯曲半径由制作者自由确定。焊接弯不很圆顺,两者的弯曲半径均不大,一样平常为管道直径的1倍左右。

焊接弯头的分类要领,按它的曲率半径来分,可分为长半径弯头和短半径弯头。长半径弯头指它的曲率半径即是1.5倍的管子外径,即R=1.5D.短半径弯头指它的曲率半径即是管子外径,即R=D。

公式中的D为弯头直径,R为曲率半径。常用的是为1.5D的弯头,若是在条约中没有注明是1D或者1.5D,那么是要优化选用1.5D的。我国较常用的执行标准有GB/T12459-2005,GB/13401-2005,GB/T10752-1995.

生产工艺

焊接弯头生产的工艺流程,若做长半径弯头,要先选定规格,提出管料。扩径率,通过理论盘算,一样平常扩径率在33%-35%之间,倒推回去。短半径219mm的一样平常的扩径率为50%.选好质料后,按弯头规格下料,再思量曲率半径, 好比,90°的弯头,通过其曲率可以算出下多长料可加工出90°的弯头。

通过理论盘算可算出,然后以该长度为定尺举行切断。然后把料举行热推制。推制机各人可能都看过,现实很简朴。它是一个牛角状芯头或芯棒,芯棒由细变粗,推制历程是一个扩径带弯曲的历程。后边有支持,把下料管段穿入芯棒,后边有一牌楼架将芯棒牢靠。

中心有一小车,小车有的通过液压传动,有的通过机械传动即丝杠传动,然后往前推小车。小车推着管子顺着芯棒往前走,芯棒外有一个感应圈,把管子加热,加热好,然后小车把管子推下,就加工好一个。推好后,弯头要就此热状态下举行整形。

由于有的弯头处置惩罚不当后,就会扭曲,这是不允许的。另外,推头后一样平常都是前端外径大,要通过整形模举行整形。
